Zwei auf einen Streich:
sorgt für frische Luft und gewährleistet auch bei lauten Verkehrsgeräuschen eine angenehme Wohnatmosphäre / Zuluftelement erreicht Normschallpegeldifferenz von bis zu 62 dB
Lärm kann nachweislich krankmachen und zu Schlafstörungen sowie massiven gesundheitlichen Problemen führen, weshalb in der DIN 4109 für Wohngebäude ein hoher Mindestschallschutz gefordert wird. Für den Nachweis der Schalldämmung werden neben allen in die Außenwand integrierten Bauelementen wie Fenstern und Rollladenkästen auch Lüftungsanlagen in die Berechnung miteinbezogen. Maßgeblich bei Abluftanlagen sind hier die Außenwand-Luftdurchlässe. Diese können jedoch neben Frischluft auch den Straßenlärm mit in die Wohnräume bringen. Aus diesem Grund hat die LUNOS Lüftungstechnik GmbH ihr Außenwand-Luftdurchlass-Portfolio um ein schallschutzoptimiertes Element erweitert: Der ALD-S sorgt für frische Luft im Wohn- und Schlafbereich und garantiert durch einen Edelstahl-Mehrflächenschallreflektor und die Verwendung des Basotect®-Spezialschaums von BASF SE für eine angenehm ruhige Atmosphäre in den eigenen vier Wänden.
Laut einer repräsentativen Umfrage des Umweltbundesamtes unter 2.000 Teilnehmern zum „Umweltbewusstsein in Deutschland 2012“ fühlt sich mehr als die Hälfte der deutschen Bevölkerung durch Straßenlärm gestört oder belästigt. Liegen die Mittelungspegel innerhalb von Wohnungen nachts bei unter 25 dB(A) beziehungsweise tagsüber unter 35 dB(A), treten kaum gesundheitliche Beeinträchtigungen auf. Doch die Realität sieht anders aus: Etwa die Hälfte der deutschen Bevölkerung ist von Mittelungspegeln von 55 dB(A) tagsüber und 45 dB(A) nachts betroffen – Tendenz steigend. „Einfach die Fenster zu schließen, reicht in vielen Fällen nicht mehr aus“, erklärt Michael Merscher, Technischer Leiter bei LUNOS. „Obwohl diese meist bereits einen hohen Schallabsorptionsgrad aufweisen, kann der Lärm über andere Öffnungen eindringen. Zudem werden die Wände immer dünner und damit auch hellhöriger.“

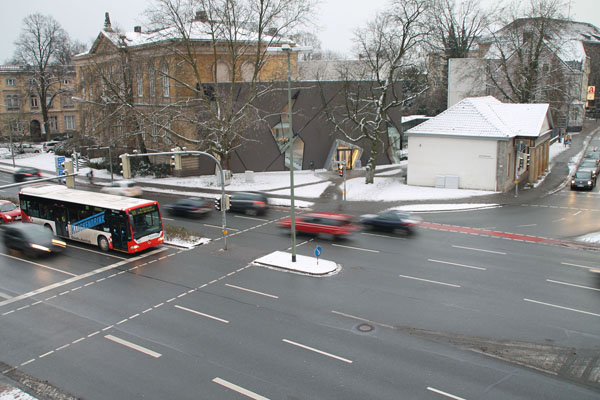

Eine repräsentative Umfrage des Umweltbundesamtes unter 2.000 Teilnehmern ergab, dass sich mehr als die Hälfte der deutschen Bevölkerung durch Straßenlärm gestört oder belästigt fühlt. Tatsächlich sind etwa genauso viele Menschen von Mittelungspegeln von 55 B(A) tagsüber und 45 db(A) nachts betroffen und leiden dadurch nicht nur im Büro, sondern auch in ihren Wohnungen unter gesundheitlichen Problemen. Dem Schallschutz in Lüftungsanlagen kommt deshalb besondere Bedeutung zu.
Fotos: Jörg Sabel, Pixelio.de, Fotolia.de
Hinzu kommt, dass sowohl Neubauten als auch sanierte Häuser laut der aktuellen Energieeinsparverordnung (EnEV) ein Lüftungskonzept aufweisen müssen, um den Mindestluftwechsel zu gewährleisten – und das beinhaltet bei Abluftanlagen auch Außenwand-Luftdurchlässe, die in Wohnräumen zwar stetig für Frischluft sorgen, aber Geräusche von außen nicht ganz aussperren können. Die LUNOS Lüftungstechnik GmbH hat dieses Problem bereits vor Jahren erkannt und Außenwand-Luftdurchlässe mit erhöhtem Schallschutz entwickelt, etwa den ALD-R 160, der ab Januar 2017 als Standard-Außenwand-Luftdurchlass unter dem griffigeren Titel ALD erhältlich sein wird. Dieser erreicht eine Normalschallpegeldifferenz von 50 dB bei einer Rohrlänge von 360 mm sowie 53 dB bei 420 mm und 55 dB bei 500 mm. Beim neuen ALD-S konnten die Werte im Vergleich dazu noch einmal deutlich verbessert werden.
Höchstmöglicher Schallschutz gewährleistet
Das Lüftungselement dient als passive Nachströmungsöffnung für Wohn- und Schlafräume in Kombination mit Abluftgeräten in Funktionsräumen wie Bad und Küche. Durch den Grundlastbetrieb entsteht ein ständiger Unterdruck, sodass über den ALD-S laufend Frischluft ins Haus transportiert werden kann. Da diese Lüftung auch bei Abwesenheit der Bewohner funktioniert, ist nach der DIN 1946-6 eine nutzerunabhängige Lüftung gewährleistet, sodass die Bildung von Feuchteschäden und Schimmelpilzwachstum deutlich eingedämmt wird. Während auch herkömmliche Luftdurchlässe diese Funktion erfüllen, stellt es eine deutlich größere Herausforderung dar, Hausbewohner auch vor dem steigenden Verkehrslärm von außen zu schützen. „Der ALD-S verfügt deshalb bereits bei Auslieferung über vier sternförmige Schalldämpfer, ausreichend für eine Wandstärke von 360 mm, einen Schallreflektor, zwei Schalldämmringe sowie einen waschbaren G2-Filter. Um einen höchstmöglichen Schallschutz zu erzielen, wurde zudem ein Edelstahl-Mehrflächenschallreflektor verbaut“, erläutert Merscher. So können auch bei hohen Volumenströmen kaum Geräusche von außen nach innen dringen. Je nach Auslegung werden folgende Werte erreicht: 15 m³/h bei 8 Pa, 10 m³/h bei 4 Pa und 7 m³/h bei 2 Pa.

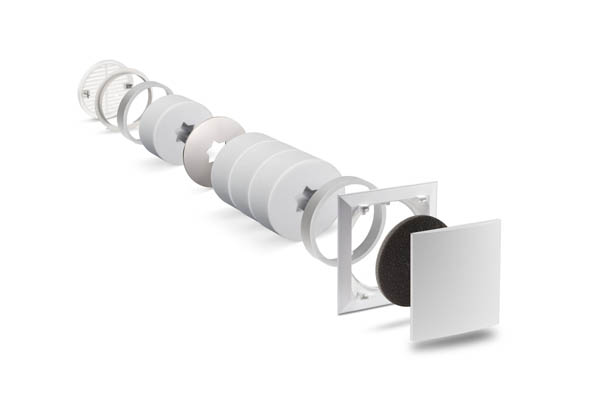

Um die hohen Schallschutzanforderungen bei Lüftungsanlagen zu erfüllen, hat LUNOS den Außenwand-Luftdurchlass ALD-S mit vier sternförmigen Schalldämpfern, einem Schallreflektor, zwei Schalldämmringen sowie einem waschbaren G2-Filter ausgestattet. Damit gewährleistet dieser den höchstmöglichen Schutz vor störendem Lärm – selbst in der Nähe von Flughäfen, verkehrsreichen Straßen und schon bei Häusern mit dünnen Wänden.
Schallschutzinnenblenden entfallen sogar ganz, da ein Mehr an Schallschutzelementen unter Umständen sogar zu schlechterem Schutz führen kann. Dadurch erreicht der Außenwand-Luftdurchlass eine Normschallpegeldifferenz von 53 dB bei einer Rohrlänge von 360 mm beziehungsweise 61 dB bei 500 mm, wenn die Außengitter 1/WE 180 verbaut werden. Wird dagegen das spezielle Fassadenelement LUNOtherm verwendet, können bei einer Rohrlänge von 500 mm sogar Werte bis 62 dB erreicht werden. Durch optionale Schalldämpfer können bei großen Wandstärken sogar noch höhere Schallschutzwerte erzielt werden. „Der ALD-S eignet sich auch für Häuser mit dünnen Wänden sowie für Wohngebiete mit überdurchschnittlich hohem Lärmpegel. Selbst in der Nähe von Flughäfen, Bahntrassen oder verkehrsreichen Straßen herrscht angenehme Ruhe in der Wohnung“, so Merscher.
2 in 1: Schallabsorption und Brandsicherheit
Die hervorragenden Werte kommen nicht von Ungefähr: Die Durchströmungsöffnung ist kleiner als beim Vorgängermodell und erhielt einen sternförmigen Querschnitt. Darüber hinaus wurde er mit dem Spezialschaumstoff Basotect® des Chemiekonzerns BASF SE ausgekleidet, um eine optimierte Luftführung zu erreichen. Der Melaminharzschaumstoff verfügt nicht nur über ausgezeichnete Schallabsorptionseigenschaften, sondern zeichnet sich auch durch eine hohe Brandsicherheit sowie Temperaturbeständigkeit bis 240 °C aus, ohne dass zusätzliche Flammschutzmittel hinzugegeben werden müssen. Dadurch eignet er sich ideal für die Schalldämmung in Bereichen mit hohen Brandschutzanforderungen. Der Schaumstoff gibt keine gesundheitsgefährdenden Stoffe ab und ist somit gesundheitlich unbedenklich, was durch die Zertifizierung nach dem Öko-Tex-Standard 100 bestätigt wurde.

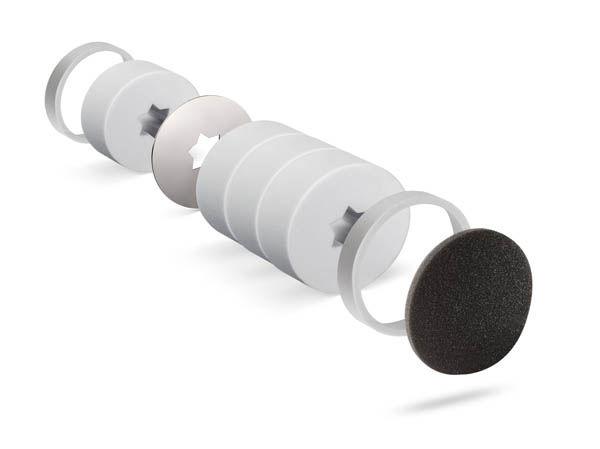

Grundlage für die hervorragenden Werte sind der kleinere, sternförmige Querschnitt der Durchströmungsöffnung sowie der von BASF SE entwickelte Spezialschaumstoff Basotect®. Der Melaminharzschaumstoff verfügt nicht nur über ausgezeichnete Schallabsorptionseigenschaften, sondern zeichnet sich auch durch eine hohe Brandsicherheit sowie Temperaturbeständigkeit bis 240 °C aus. Dadurch eignet er sich ideal für die Schalldämmung in Bereichen mit hohen Brandschutzanforderungen.
Fotos: LUNOS Lüftungstechnik GmbH
Eingebaut wird der Einschub in den Rundkanal 9/R 160 mit einem Durchmesser von 160 mm in der Außenwand; die Mindesteinbaulänge beträgt 180 mm. Wird die volle Rohrlänge von 500 mm genutzt, sollten zwei zusätzliche Schalldämpferelemente verwendet werden. Damit eventuell eingetretenes Regenwasser wieder ablaufen kann, sollte außerdem auf ein leichtes Gefälle des Kanals nach außen von ein bis zwei Prozent geachtet werden. Der ALD-S lässt sich auch mit anderen Außenhauben von LUNOS kombinieren und kann bei Bedarf sogar mit einem Pollenfilter ausgestattet werden, damit auch Allergiker durchatmen können. |
