Frankfurter „Grand Tower“: Deutschlands höchstes Wohngebäude wächst stetig
Ein neues Wahrzeichen an der Frankfurter Skyline: der Grand Tower.
Wechselnde Geschossgrundrisse, wenig Platz, begrenzte Kranzeiten. So lassen sich die schwierigen Baustellenbedingungen beim Frankfurter Großprojekt Grand Tower auf den Punkt bringen. Ein klug durchdachtes Schalkonzept und der Einsatz von Hünnebeck Schal- und Sicherheitssystemen haben den Rohbau dennoch zügig in die Höhe wachsen lassen. Erstmals in Deutschland mit dabei: das von Hünnebeck UK entwickelte mietbare Windschild-System „Safescreen“. Mit dem 172 m hohen „Grand Tower“ entsteht seit 2016 im Frankfurter Europaviertel Deutschlands höchstes Wohnhochhaus. Bauherr und Projektentwickler dieses Großprojekts ist die gsp Städtebau GmbH, Berlin. Der rautenförmige Turmbau umfasst insgesamt 55.000 m² Bruttogeschossfläche, die sich auf ein Untergeschoss, drei Technikgeschosse und 47 Geschosse mit 401 Apartments verteilen. Bereits 2019 soll das Objekt bezugsfertig sein.
Entzerrt: Vorlaufender Kern
Für die Rohbauer ist dieses Großprojekt eine anspruchsvolle Aufgabe mit vielen Herausforderungen: Äußerst beengte Platzverhältnisse, wenig Krankapazitäten und von Geschoss zu Geschoss wechselnde Grundrisse... Um diese Bedingungen in den Griff zu bekommen und eine sinnvolle Vorgehensweise zu entwickeln, hat sich die bauausführende Karl Gemünden GmbH & Co.KG aus dem rheinhessischen Ingelheim die Schalungsexperten von Hünnebeck an die Seite geholt. Gemeinsam entwickelte man ein durchgängiges Schalkonzept, das auf die speziellen Baustellenbedingungen abgestimmt ist.

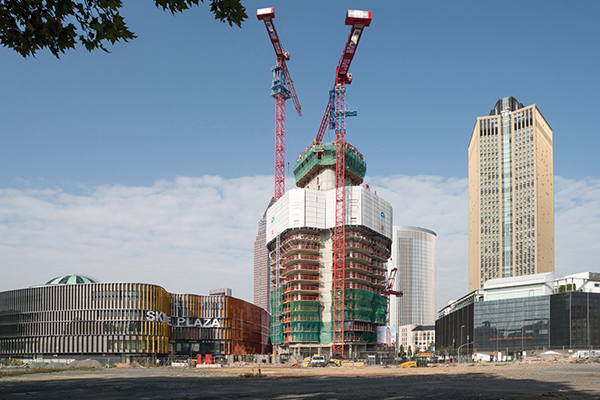

Bis auf 172 m wächst der Grand Tower, Deutschlands höchstes Wohngebäude.
Dazu gehörte als Erstes die Entscheidung, die Rohbauarbeiten zu entzerren und den Gebäudekern aus Treppenhaus, Aufzugsschächten und rautenförmiger Ringwand getrennt vom Wohnungsbereich herzustellen – und zwar drei bis vier Geschosse vorlaufend. Nachrückend werden die Decken- und Wandbereiche der variantenreichen Wohnungsgrundrisse hergestellt – vollflächig abgeschirmt hinter einem 13 m hohen Windschild, das Hünnebeck auf dieser Baustelle erstmals in Deutschland einsetzt.
Kranzeit sparen
Grundsätzlich ist bei einem solchen Bauprojekt die Kranzeit die wichtigste Ressource und gleichzeitig der limitierende Faktor auf der Baustelle. Kommt – wie in Frankfurt – noch chronischer Platzmangel hinzu (weder Grundstück noch Gebäudegrundriss bieten ausreichend Möglichkeit, Schalung zwischenzulagern), verschärft das die Situation weiter. Deshalb wurde bei der Konzeption der Schalung darauf geachtet, möglichst viele Arbeitsschritte kranunabhängig ausführen zu können. So wird die Außenseite der Ringwand nahezu komplett ohne Kraneinsatz geklettert und geschalt. Hier sind umlaufend Konsolen der Hünnebeck SCF Selbstkletterschalung angeordnet. Das modular aufgebaute Schalungssystem klettert kran-unabhängig hydraulisch Schritt für Schritt mit dem Bauwerk nach oben. Grundsätzlich ist die SCF Schalung immer ein Unikat, bei dem das Verhältnis Konsolenanzahl zu Schalungsfläche exakt auf die Bauwerksgeometrie abgestimmt ist. Alle Schalungs- und Konsolkomponenten werden – abhängig von den spezifischen Bedingungen vor Ort – als komplette, selbsttragende Funktionseinheiten konzipiert.

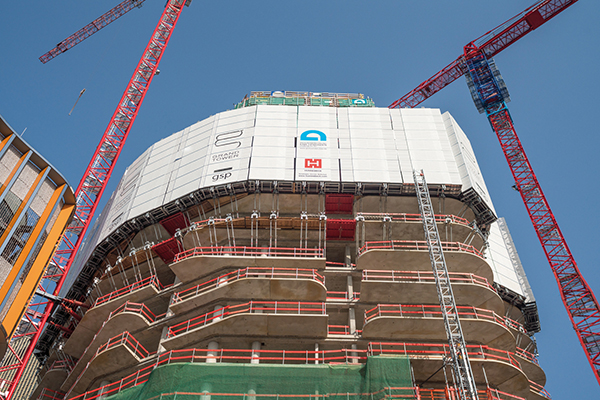

Deutschland-Premiere: Der von Hünnebeck gelieferte 13 m hohe Windschild reicht am Frankfurter Grand Tower über drei volle Geschosse und überragt die oberste Decke um rund 2,30 m.
Auf der Frankfurter Baustelle ist die Schalung ist mittels Abfahrschlitten fest auf den Bühnen installiert. Aufgrund der geringen Geschosshöhe von nur 3,25 m wird lediglich eine Nachlaufbühne benötigt. Der innere Kernbereich mit seinen engen Schächten und relativ dünnen Innenwänden eignet sich hingegen nicht für den Einsatz von Selbstklettereinheiten. Für seine Herstellung wurde eine Mischform aus Selbstkletterkonsolen und Klinkbühnen gewählt. Als Schalungssystem wird die Manto Rahmenschalung eingesetzt. Ihre kompakte Bauweise vereinfacht insbesondere in den engen Schachtgeometrien die Bedienung der Schalung, die an einem Stahlgerüst aufgehängt ist, das auf den Klinkbühnen steht. Dadurch lassen sich Schalung und Bühnen gemeinsam in einem Hub umsetzen – das spart wiederum Kranzeit. Gleichzeitig kann die Bewehrung in großen Einheiten am Boden vorgeflochten und dann von oben in die Schalung eingebracht werden, da keine behindernden Träger über den Wänden stehen. Auch diese Vorgehensweise spart Zeit, da zeitgleich oben am Bauwerk betoniert und unten am Boden die Bewehrung hergestellt werden kann.
Komplexe Verankerungsproblematik
Soweit das Konzept; doch der Teufel steckt bekanntermaßen im Detail. Eine besondere Herausforderung ist vor allem die Verankerung der SCF- und Klinkbühnen in der Ringwand. Der ständig variierende Grundriss mit unterschiedlich positionierten Tür- und Wandöffnungen in jedem Geschoss machte es notwendig, für die Verankerung der Selbstkletterschalung ein System aus verschiedenen Verankerungsformen zu entwickeln: Neben der „normalen“ Konenverankerung haben die Hünnebeck SCF Spezialisten sowohl eine Lösung zur Verankerung in Wandöffnungen entworfen (Kletterschuh an konischem Stahlkasten) wie auch die Verankerung über einer Tür entwickelt (Konsolenverankerung nach oben und Abstützung über Stahlrohrstützen).

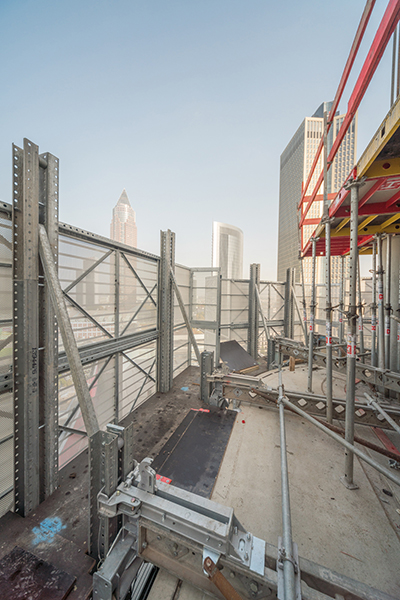

Sicheres Arbeiten hinter einem vollflächigen Windschild aus mietfähigen Komponenten. Die äußere Verkleidung des Windschilds wird durch teleskopierbare Stahlrahmen hergestellt, die mit einem Lochblech aus Aluminium belegt sind.
Die vielen Öffnungen in der Kernringwand erschweren aber nicht nur die Verankerung der SCF Selbstklettereinheiten an der Wandaußenseite, sie beeinflussten auch die Verankerung der Klinkbühnen auf der Innenseite. Hierzu mussten ebenfalls mehrere Varianten erarbeitet werden – von einfach bis hochkomplex, beispielsweise im Türbereich, wo Vertikallasten mit Stahlrohrstützen auf den Sturz unterhalb der Türöffnung abgeleitet werden mussten. Letztendlich wurden für die Kletterbühnen des Gebäudekerns rund 350 verschiedene Sonderteile benötigt. Da sich die Verankerungen in jedem Stockwerk ändern, haben die Hünnebeck Kletterschalungsexperten zu jedem Geschoss einen Plan erstellt, auf dem für jeden einzelnen Ankerpunkt der Typ und die zu verwendenden Stahlteile ausgewiesen wurden. Die Mühe hat sich gelohnt und zahlt sich in einem reibungslosen Bauablauf aus.
Grundrisswechsel
Das gilt auch für den Bau der Wohnungen, der der Herstellung des Gebäudekerns zügig folgt. Bei dieser Aufgabe kommen als Deckenschalung das handbedienbare Modulsystem Topec, der Topmax Stahlrahmen-Deckenschaltisch und das Aluminium Unterstützungssystem Gass sowie Lastrahmen- und Stahlrohrstützen zum Einsatz. Sämtliche Wandflächen werden mit der Manto Großrahmenschalung bzw. Sonderschalungselementen (H20 Wandschalung) hergestellt.

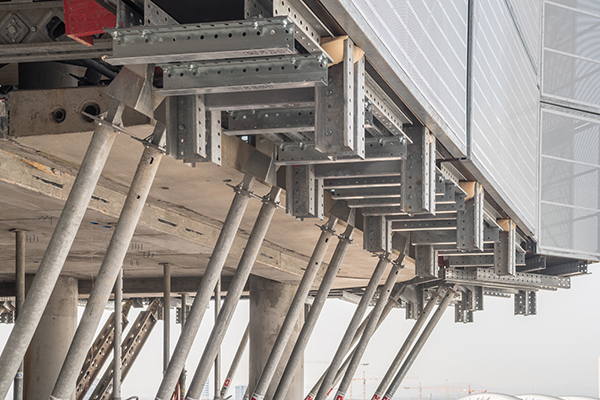

Die Haltearme für den Safescreen Windschild wurden auf Konsolen aus MK2-Trägern montiert.
Erschwerender Faktor: Die Grundrisse wiederholen sich zwar in diversen Rhythmen (beispielsweise alle vier Geschosse zwischen dem 8. und 29. Geschoss), wechseln aber in jedem Geschoss. Die von Hünnebeck erarbeitete Schalungsplanung geht auf diese Bedingungen ein und ermöglicht den wirtschaftlichen Einsatz der Schalungen.
Deutschlandpremiere: Hünnebeck Windschild „Safescreen“
Für hohe Sicherheit und eine angenehme Arbeitssituation auch in großer Höhe sorgt das auf der Frankfurter Baustelle erstmals in Deutschland eingesetzte System Safescreen, das neben einem vorlaufenden Seitenschutz einen leichten Wetterschutz bietet. Das leichte Schutzwandsystem ist eine Entwicklung der britischen Schwestergesellschaft Hünnebeck UK und wird auf der Insel bereits seit zehn Jahren erfolgreich eingesetzt. Die äußere Verkleidung des Windschilds wird durch teleskopierbare Stahlrahmen hergestellt, die mit einem Lochblech aus Aluminium belegt sind.

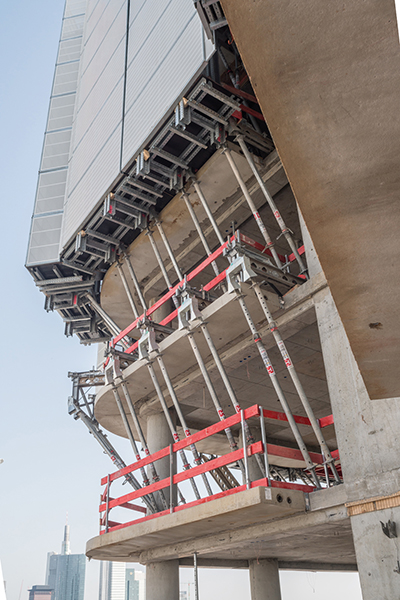

Zur besseren Zugänglichkeit der Arbeiten am Deckenrand ist auf jeder Deckenebene eine Arbeitsbühne montiert. Die Bühnen wurden als vormontierte Elemente inklusive Windschild auf die Baustelle gebracht.
Diese mietfähigen Verkleidungselemente lassen sich in der Breite stufenlos zwischen 2,90 m und 5,00 m einstellen. Die Balkone an der Fassade des Bauwerks werden aus Fertigteilen hergestellt. Diese Fertigteile sind nicht in der Lage, die Lasten aus dem Safescreen Windschild und der nächsten Ebene Balkonfertigteile abzutragen. Hünnebeck hat dafür Konsolen aus mietfähigen MK2- Trägern geliefert, welche die Fertigteile überbrücken und die Lasten aus dem Windschild aufnehmen und sicher in die Decken ableiten, ohne die Balkone zu belasten. Außerdem wurden die Fertigteile für die darüberliegenden Balkone auf diesen Konsolen abgestützt.
Vormontierte Arbeitsbühnen
Auf der Frankfurter Baustelle reicht der 13 m hohe Windschild über drei volle Geschosse und überragt die oberste Decke um rund 2,30 m. Zur besseren Zugänglichkeit der Arbeiten am Deckenrand ist zudem auf jeder Deckenebene eine Arbeitsbühne montiert.

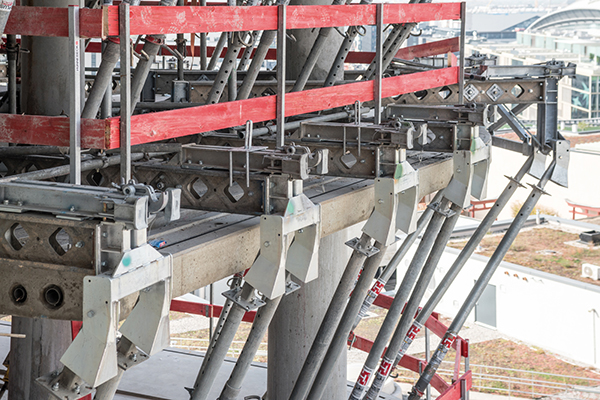

Die Balkone an der Fassade sind nicht in der Lage, die Auflasten aus dem Windschild zu tragen. Daher wurden die Balkone durch Konsolen überbrückt.
Die Bühnen wurden als bereits vormontierte Elemente inklusive 2,90 m breitem Windschild auf die Baustelle gebracht. Ein bewusst gewähltes Maß, denn eine weniger als 3 m breite Bühne lässt sich vollständig montiert ohne weiteren Aufwand „normal“ transportieren. Der zeit- und platzsparende Vorteil für die Baustelle: Die komplette Vormontage und später auch die Demontage der Arbeitsbühnen kann im Lager erfolgen.
Termingerechte Rohbauerstellung
Letztendlich haben alle Detailüberlegungen und Maßnahmen darauf abgezielt, die räumlich engen Bedingungen vor Ort nicht weiter zu belasten und das architektonisch anspruchsvolle Objekt möglichst reibungslos und damit zügig zu erstellen. „Das ist dank guter Planung und partnerschaftlicher Zusammenarbeit hervorragend gelungen“ – so das gemeinsame Fazit des Gemünden-Baustellenteams und der Hünnebeck Projektentwicklung kurz vor dem termingerechten Abschluss der Rohbauarbeiten.

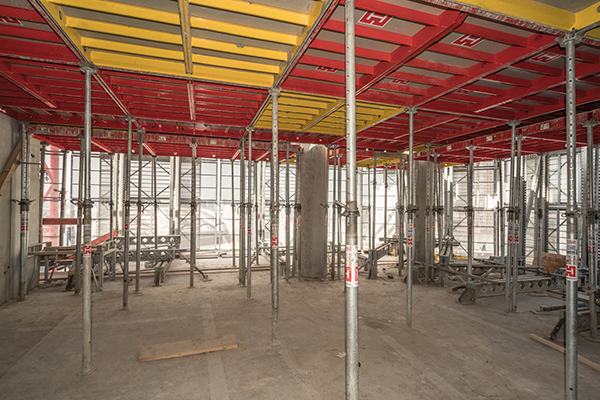

Die handbedienbare Moduldeckenschalung Topec spart Kranzeiten.
Fotos: Hünnebeck |
